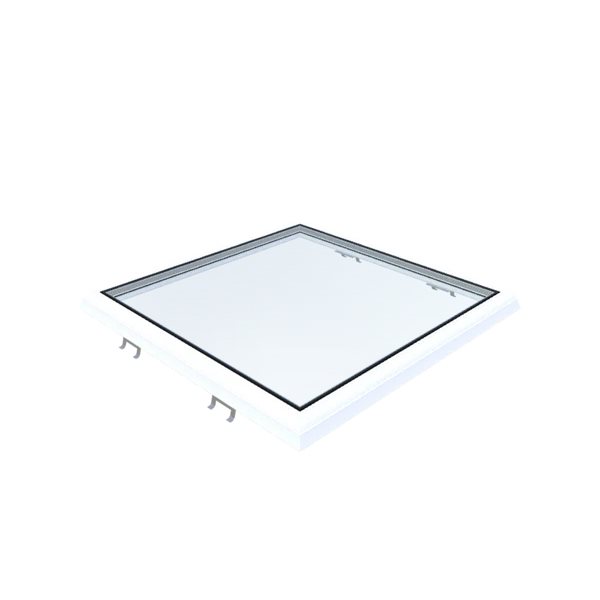

VITRIA platt takfönster - 90 x 90 - Fast - PVC 16/20 Kant

Produktbeskrivning

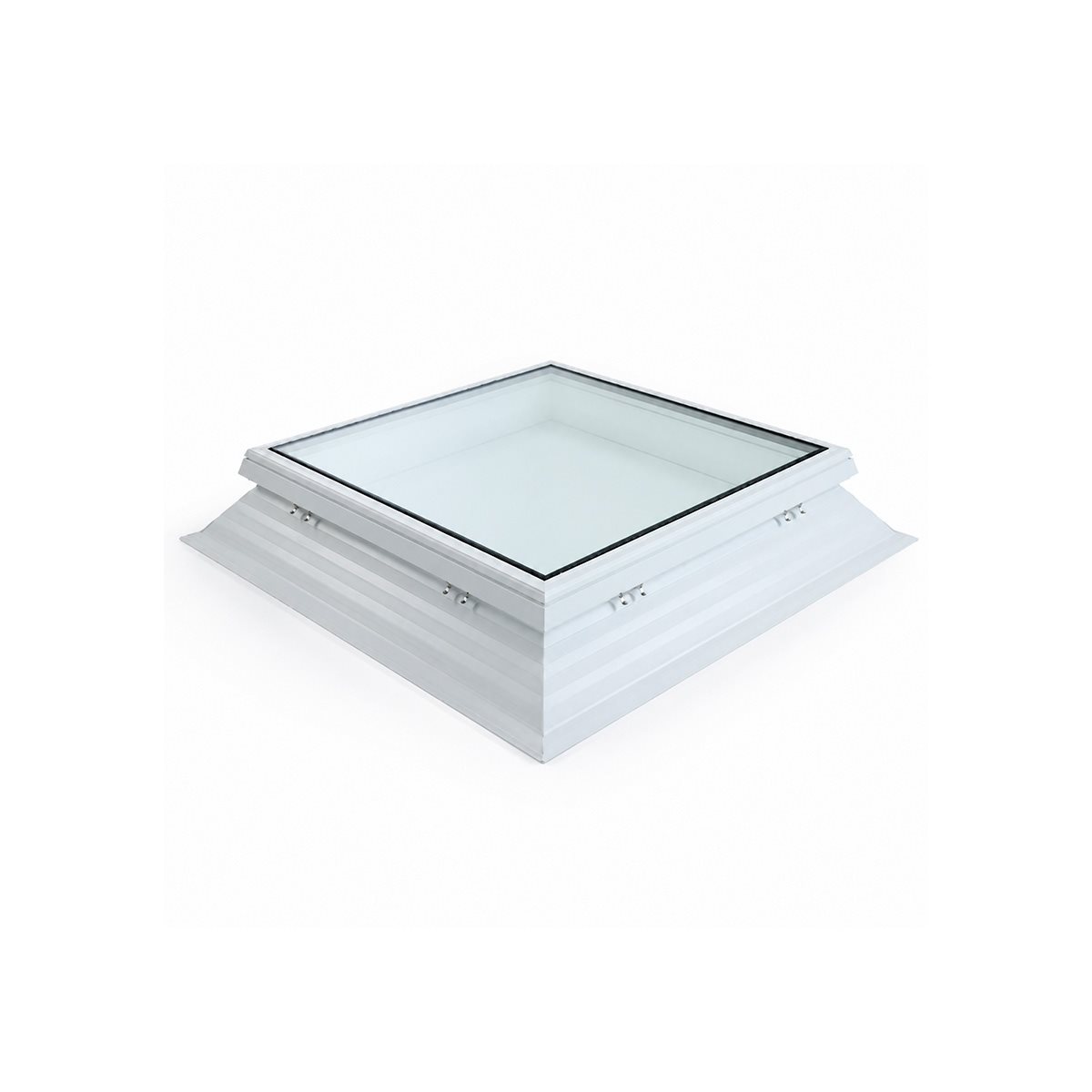

• PVC uppståndskanten 16/20 är för montering på nya takkonstruktioner. Ovanpå kanterna monteras VITRIA fönstret med clips.

Vitria är ett modernt takfönster designat för platta tak. Det är tillverkat med klart 2-lagers isolerglas, som ger bra isolering och massor av naturligt ljus.

Karmen är i stilren, vit PVC med hög isoleringsförmåga och säkra tätningslister, som skyddar mot både drag och vatteninträngning.

Den smarta "flush design" innebär att glaset ligger snyggt i linje med karmen och bara sticker upp lite – det ser bra ut och ser samtidigt till att regnvatten lätt kan rinna av.

Monteringsanvisning

Klicka här och se PDF monteringsanvisning. Se även video genom att klicka på den lilla ikonen bredvid produktbilden.

Fördelar med Vitria takfönstret:

• Lämplig för platta tak med en lutning från 4° till 25°
• Bäst vid 5° lutning för att minimera smuts och hålla glaset klart
• Stilren och diskret design
• Utmärkt isolering och täthet

Perfekt för dig som vill ha både funktion och estetik i din taklösning.

Det platta takfönstret monteras enkelt med de medföljande fjäderklämmorna i stål, som är kompatibla med både PVC-kant och adapterramen.

Allmänna egenskaper hos VITRIA takfönstret:

• "Flush design" (glaspanelen är högre än PVC-karmen och sluter tätt) för ett elegant uttryck och optimal avledning av regnvatten
• 2-lagers isolerglas med optimerad glaskomposition
• Bra isoleringsvärde Ut* = Ug = 1,1 W/m²K
• Karm: extruderad vit PVC-profil med goda termiska egenskaper
• Kompatibel: passar till olika karmar, adapterram möjlig
• Hög luft- och vattentäthet
• Akustiska egenskaper: Rw = 39 dB (-1, -5)
• (storlekar upp till maximalt 1000 × 2000 mm)

Tekniska egenskaper hos Vitria takfönstret:

• Specifika egenskaper: Skylux® PVC-karm
• Mekaniska egenskaper: Slagtålig karm i kvalitets-PVC typ Benvic S, vit
• Densitet enligt ISO 1183: 1450 kg/m³
• Brandklass enligt EN 13501-1: E

Specifika egenskaper hos Skylux® glas

• Mekaniska egenskaper – HR++ isolerglas
• Glastyp – laminerat (insida) + härdat (utsida)
• Tjocklek – ca 32 mm
• Vikt – ca 36 kg/m²
• Ljusgenomsläpp enligt EN 410 – klar 77 %
• Solfaktor g (ZTA) enligt EN 410 – 0,59
• Ljudisolering Rw enligt EN 717-1 – 39 (-1, -5) dB
• Ug-värde enligt EN 673 – 1,1 W/m²K
• Säkerhetsglas NBN EN 356 –
  • min. typ P2A (44.2)
  • eller typ P4A (44.4) vid större storlekar

VITRIA uppbyggnad

	1.	Karm	Isolerglas	PVC	Vit
				Med tredubbel mjuk Coex-tätning
	2.	Tätning		Yttre strukturtätning
	3.	Glas	Yttre ruta	Härdat	Standard 6 mm 8 mm vid större fönster
			Gas	Argon
			Distans	16 mm
			Inre ruta	Laminerat	44.2 / 44.4
	4.	Tätning		Invändig strukturtätning
	5.	Monteringssystem		Clips	med envägs inbrottssäkra skruvar

Här nedan visas en snittritning av karmen
