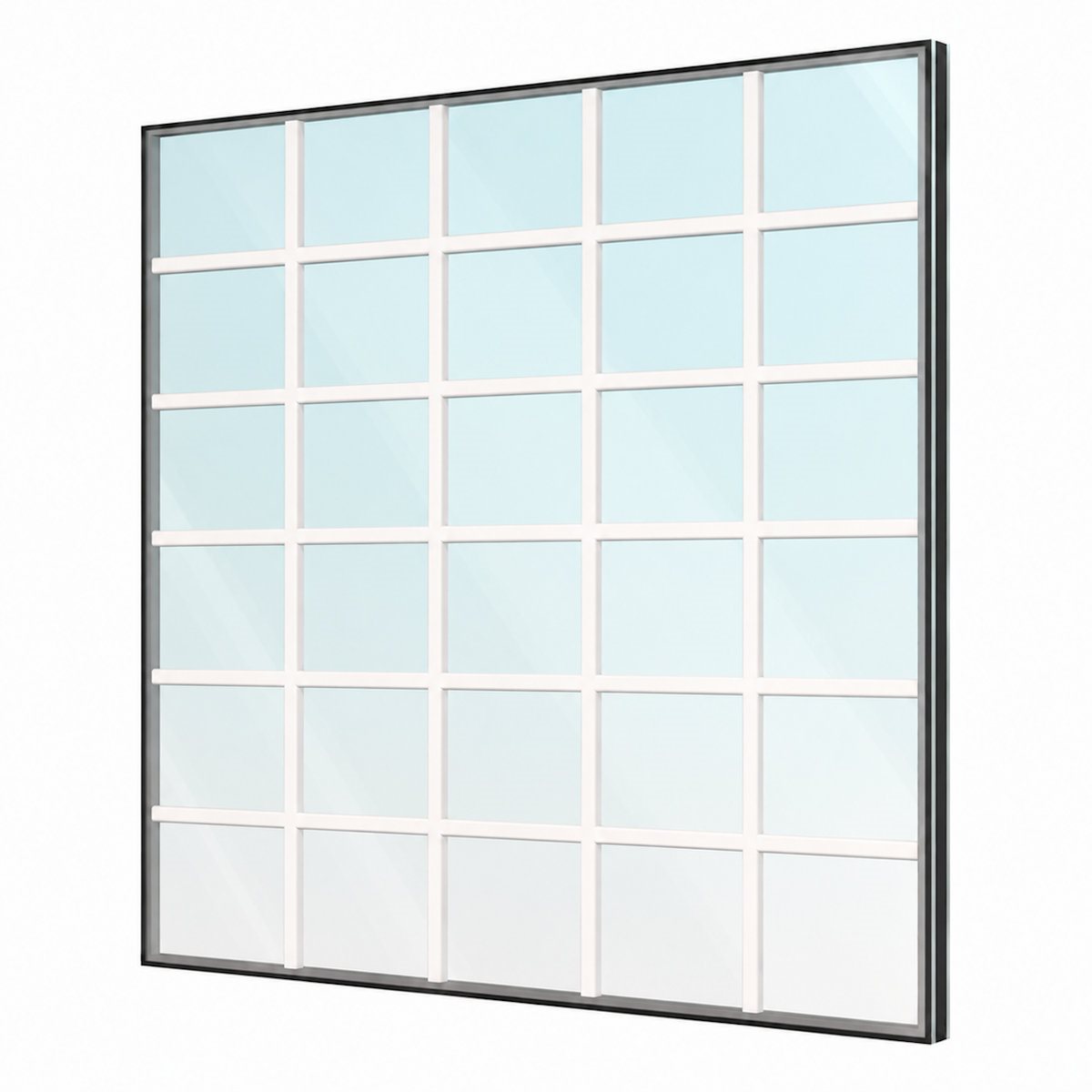

Termoruta med Kieler spröjs - 5 horisontella och 4 vertikala

Produktbeskrivning

Den mest använda typen av spröjsad termoruta. Du kan välja spröjsdimensionerna 18 mm eller 26 mm. Du kan välja flera typer av glas och används vanligtvis till nya fönster, där man önskar ett gammaldags utseende med spröjsfönster. Fördelarna med denna ruta är bland annat den betydligt bättre isoleringen samt en något enklare fönsterputsning.

Själva spröjsen är inbyggd i termorutan. Tjockleken på spröjsen är alltid 12 mm, och man kan därför inte välja mindre rut-tjocklek än 4-12-4.

Spröjsdimension (höjd):

Mätning av glas

De mått du ska ange är glasets mått. Det vill säga att de mått du skriver är de mått som du får glaset levererat i (vi drar inte ifrån eller lägger till något, dina mått). Du kan se på bilden nedan hur du ska mäta bredd, höjd och tjocklek. Alla 3 mått är viktiga för att rutan ska passa till ditt fönster.

Typer av termoruta

Denna lågenergi-termoruta har varit standardrutan från 2000 till 2018 hos många fönstertillverkare, och den är fortfarande den mest använda vid byte av gamla rutor. Den är uppbyggd av ett 4 mm glas (Eurofloat) på utsidan, ett 4 mm glas med en lågenergibeläggning (Silverstar En2plus) på insidan, och isolerande argongas mellan de två glasen. Denna termoruta levereras endast med traditionell Alu-kant

Termoruta - Classic Varmkant

Denna lågenergi-termoruta har varit standardrutan från 2000 till 2018 hos många fönstertillverkare, och den är fortfarande den mest använda vid byte av gamla rutor. Den är uppbyggd av ett 4 mm glas (Eurofloat) på utsidan, ett 4 mm glas med en lågenergibeläggning (Silverstar En2plus) på insidan, och isolerande argongas mellan de två glasen.

Termoruta - Super Lavenergi

Super lågenergi-termorutor är för dig som vill ha det lite bättre. Den är uppbyggd av ett 4 mm glas (Eurofloat) på utsidan, ett 4 mm glas med en lågenergibeläggning (Silverstar ZERO NG) på insidan, och ett lager isolerande argongas mellan de två glasen.

Termoruta - 2021 Lavenergi

Denna lågenergi-termoruta levereras till fönstertillverkare som har fått sina fönster godkända enligt 2021 års energiregler (observera att det är ett samlat godkännande för karm, båge och glas). Den är uppbyggd av ett 4 mm Eurowhite NG-glas på utsidan, ett 4 mm glas med en Silverstar E lågenergibeläggning på insidan, och ett lager isolerande Argon-gas mellan de två glasen.

Termoruta - Ekstra klar Lavenergi

Denna lågenergi-termoruta är för dig som vill ha ett fönster med extra klar ruta och vill ha maximal utsikt. Den är uppbyggd av ett 4 mm glas Extra klart glas (järnfattigt) på utsidan, ett 4 mm Extra klart glas (järnfattigt) med en lågenergibeläggning (Silverstar En2plus) på insidan, och ett lager isolerande argongas mellan de två glasen.

Distanslister

Termorutan kan beställas med följande distanslister:

Aluminium är den traditionella distanslisten, som används i de allra flesta rutor av äldre datum.
- Den finns i 12, 14, 16, 18, 20, 22 och 24 mm

Chromatech Ultra "varm kant" är ett högisolerande material och finns i flera färger: Svart, ljusgrå, mörkgrå, ljusbrun och vit.
- Den finns i 12, 14, 16, 18, 20, 22 och 24 mm



Chromatech Ultra är den ultimata 'varm kant'-lösningen för att sänka U-värden och består av hård plast och en fin rostfri stålkonstruktion. Därmed uppnår man en mycket liten genomgång av kyla från utsidan av rutan till insidan, och detta ger ett förbättrat u-värde, och du undviker kondens på insidan av rutan. Dess särskilda konstruktion ger distanslisten ovanligt goda böjningsmöjligheter, låg värmeförlust, hög ramstabilitet och U-värden i den låga änden av skalan. Den översta plastytan är extremt hård och köldbeständig. Läs mer om distanslisten här och se certifikat här.

Konstruktion

Avståndet mellan de två glasen kan ändras så att termorutan kan passa till en lång rad fönstertjocklekar. En termoruta med ett 4 mm glas på utsidan, 16 mm argongas och ett 4 mm glas på insidan refereras till som 4+16+4.

Garanti

Det är 5 års garanti på termorutan mot imma, om rutorna följer glasgarantins bestämmelser för montering och tabellen nedan för maximala storlekar. Rutorna produceras enligt glasgarantins regler och i enlighet med europeiska regler och är CE-märkta.

Maximala mått på termorutan

Det är viktigt att måtten stämmer överens med de maximala förhållanden och storlekar som visas i tabellen nedan, om du ska få garanti på rutan. Tabellen ger en översikt över de regler och begränsningar som de olika termorutekombinationerna har. Beräkningarna i tabellen är baserade på danska väderförhållanden (t.ex. vindtryck), en vertikal montering av termorutan och en installation från 0-8 meter över marken. Det är fortfarande möjligt att beställa termorutor som inte följer schemat nedan. Det beror på att det har producerats många fönster, särskilt mellan 1980 och 2010, som inte följer reglerna, och som det fortfarande är nödvändigt att kunna byta glas i. Så köper du utanför detta schema, finns det ingen 5 års garanti mot imma.

Hur installerar jag termorutan?

Det är inte så besvärligt som det låter att installera termorutan själv. Det finns dock några saker som är viktiga att vara uppmärksam på för att säkerställa att termorutan förblir intakt och att 5 års garanti gäller. Se vår videoguide högst upp vid produktbilden samt denna monteringsanvisning för hjälp och vägledning och läs vår steg-för-steg-guide här.

Tillverkning av rutan

Rutan är producerad enligt europeisk standard EN 1279.
Definition av termoruta – sammansättning bestående av minst två glasrutor, åtskilda av en eller flera distanslister och hermetiskt förseglad längs periferin.

Fig. 32 IGU-strukturdiagram

Sammanfogning:

Denna typ av termoruta är avsedd för installation utan permanent förskjutningsbelastning i fogmassan, skyddad mot direkt UV-exponering på kantförseglingen.
Rutan har en dubbel försegling, innerst en Butyl-försegling och ytterst en Polysulfid, Polyuretan – extern fogmassa, som inte får utsättas för direkt UV-strålning.

Toleranser och noggrannhet för rutan - Distanslisten:

Distanslister med mekaniskt böjda hörn är sammanfogade längs sidorna, högst 4 ställen i varje kammare med maximal yta på 6 m2, och gäller för rektangulära glas (inte formglas). Den synliga delen av distanslisten kan ha mindre missfärgning och repor i skärområdet som beror på produktionsprocessen. Distansförbindelsen får inte överstiga 1 mm i avstånd. Distanslisten är ihålig och fylld med torkmedelskorn, när rutan lutas kan man höra torkmedlet röra sig inne i profilen. Rakhet för distanslisten i en termoruta är +- 4 mm upp till en längd på 3,5 m, och 6 mm för längre längder. Distansstyckets tillåtna avvikelse i förhållande till den parallella raka glaskanten (t.ex. i tredubbla rutor) är 3 mm upp till en kantlängd på 2,5 m. För längre kantlängder är den tillåtna avvikelsen 6 mm.

Toleranser och noggrannhet för rutan - Tjocklek på rutan:

Tjocklekstoleranser på 2-lags termorutor med Float-glas är ± 1,5 mm.
Om rutan är uppbyggd med laminerat glas, ornamentglas, gjutna glastyper eller brandglas är toleransen ± 2 mm.

Toleranser och noggrannhet för rutan - Dimension och förskjutning av glas:

Toleranser för dimensioner och förskjutning av glasen i termorutor är:
Bredd och höjd vid ruta mindre än 2000 mm är ± 2 mm
Bredd och höjd vid ruta större än 2000 mm och mindre än 3500 mm är ± 4 mm
Bredd och höjd vid ruta större än 3500 mm och mindre än 5000 mm är ± 5 mm

Utöver glasets onoggrannhet kan fogmassan sticka ut över kantförseglingen.
Eftersom rutorna är maskinellt producerade kan det i vissa fall komma fogmassa ut på glasytan, detta kan tas bort med rakbladsskrapa.
