Produktbeskrivning

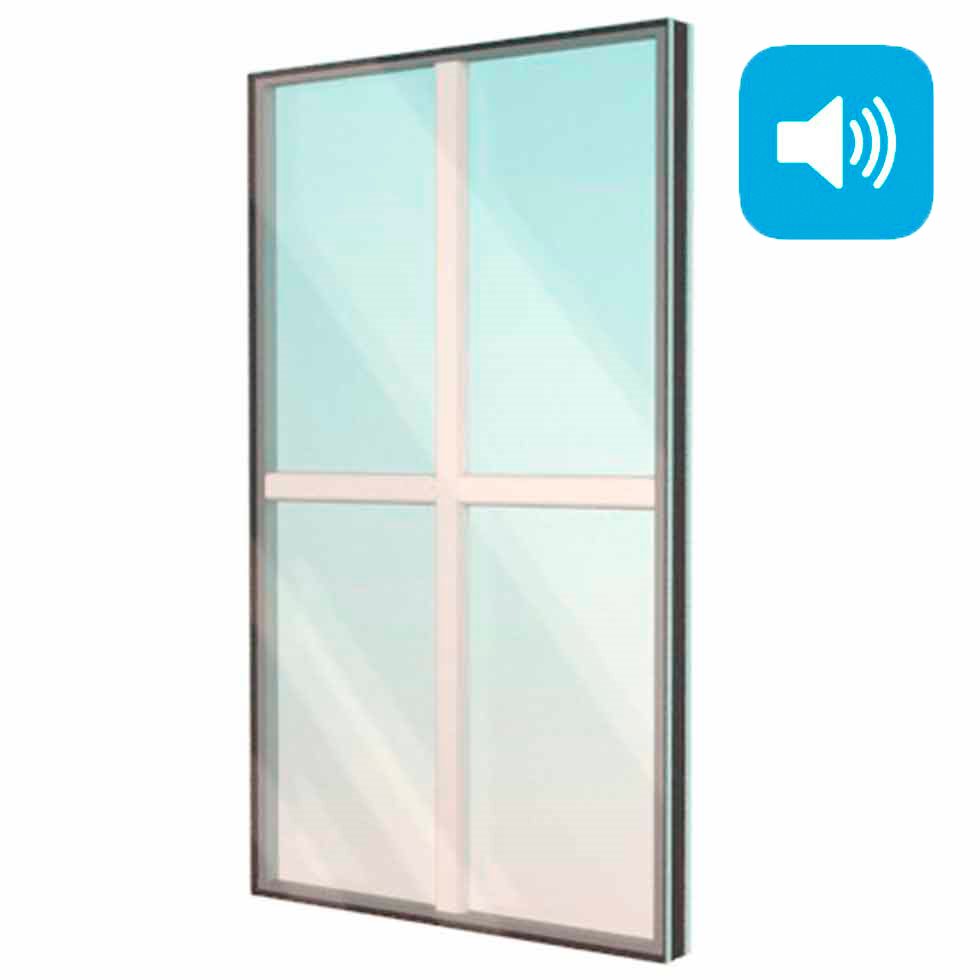

3-lagers isolerrutor är för dig som vill ha den bästa isoleringsförmågan. Med denna ruta får du maximal isolering. Ljudruta med dämpning på 36 dB (vid 12 mm distanslist) och ett u-värde på 0,72 W/m²K. Rutan är uppbyggd med ett 6 mm lågenergiglas i yttersta lagret, 4 mm glas i mitten samt ett 4 mm lågenergiglas i innersta lagret, och i mellanrummet mellan glasen är gasarten argon. Var uppmärksam på att den väger ca 35 kg per m2, om du sätter den i mycket tunna öppningsbara ramar.
Ljuddämpande lågenergi isolerrutor har efterhand blivit en populär isolerruta, eftersom de har samma u-värde som lågenergi isolerrutorna, men kan halvera det buller som kommer in i rummet.
Glaslagrens olika tjocklekar gör det svårare för ljudet att svänga i takt, vilket gör det svårare för ljudet att passera rutan. Dessutom består isolerrutan av andra ljuddämpande egenskaper i form av flexibel limning och användningen av dämpande gaser i mellanrummet mellan rutorna.
Vilken ljuddämpande isolerruta ska jag välja?
Det är viktigt att få klarlagt vilken bullerkälla det handlar om innan man väljer isolerrutan. Ljud mäts i decibel (dB) och små förändringar i dB kan ge en hörbar skillnad i hur man upplever ljudnivån. Exempelvis uppfattas en 10 dB reducering av ett ljud som en halvering av bullret. Om man är i gång med ett större byggprojekt är det därför en bra idé att knyta en ljudingenjör till projektet i den tidiga planeringsfasen, så att alla specifika krav på glaset kan tillgodoses av våra kvalificerade medarbetare.
När man definierar bullerkällan används ljudisoleringskoefficienten Rw. Rw anger antalet decibel som glaset dämpar vid ett genomsnittligt frekvensvärde inom 100- och 3150 Hz-bandet. Interglas har genom våra producenter certifiering för ljudabsorberande glas med en akustisk isoleringsfaktor på mellan 3 dB och 42 dB. Observera att alla tjocklekar på isolerrutor inte är testade.
När du väljer ljuddämpande lågenergi isolerrutor i stället för lågenergi isolerrutor ska du vara uppmärksam på att den ljuddämpande rutan är något tyngre (5 kg mer per m2), och detta kan vara en utmaning i mycket tunna öppningsbara ramar. Beroende på vilka distanslister du väljer kommer de dB du stänger ute också att variera.
Uppmätning av glas
De mått du ska ange är glasets mått. Det vill säga att de mått du skriver är de mått som du får glaset levererat i (vi drar inte ifrån eller lägger till något, dina mått). Du kan se på bilden nedan hur du ska mäta bredd, höjd och tjocklek. Alla 3 mått är viktiga för att rutan ska passa till ditt fönster.
Distanslister
Isolerrutan kan beställas med följande distanslister:
Aluminium är den traditionella distanslisten som används i de allra flesta rutor av äldre datum.
- Den finns i 8, 10, 12, 14, 16, 18, 20, 22 och 24 mm
Chromatech Ultra "varm kant" är ett högisolerande material och finns i flera färger: Mörkgrå, ljusgrå, vit, ljusbrun och svart.
- Den finns i 8, 10, 12, 14, 16, 18, 20, 22 och 24 mm
Chromatech Ultra är den ultimata 'varm kant'-lösningen för att sänka U-värden och består av hård plast och en fin rostfri stålkonstruktion. Därmed uppnår man en mycket liten genomgång av kyla från utsidan av rutan till insidan, och detta ger ett förbättrat u-värde, och du undviker kondens på insidan av rutan. Dess särskilda konstruktion ger distanslisten ovanligt goda böjningsmöjligheter, låg värmeförlust, hög ramstabilitet och U-värden i den låga änden av skalan. Den översta plastytan är extremt hård och köldbeständig. Läs mer om distanslisten här och se certifikat här.
Var kan rutan användas?
- I alla fönster som är monterade 0,8 m över golv och upp till 8 m över markytan.
- Isolerrutan ska vara monterad i fals med lister hela vägen runt.
- Isolerrutan kan högst vara 3,5 m stor och maximalt 2500 mm på den ena långsidan. Förhållandet mellan höjd och bredd får max vara 1:6 för att garantin på rutorna ska gälla.
- Många gamla fönster är inte konstruerade enligt ovanstående regler, och du kan därför vara tvungen att beställa en ruta utan garanti. Alternativt behöver falsen typiskt göras större så att det finns plats för en ruta med tjockare glas.
Konstruktion
Avståndet mellan glasen kan ändras så att isolerrutan kan passa till en lång rad fönsterstorlekar. En isolerruta med ett 6 mm lågenergiglas i yttersta lagret, 4 mm glas i mitten samt ett 4 mm lågenergiglas i innersta lagret och med 16 mm argongas refereras till som 6+16+4+16+4.
Garanti
Det är 5 års garanti på isolerrutan mot imma, om rutorna följer glasgarantins bestämmelser för montering och tabellen nedan för maximala storlekar. Rutorna produceras enligt glasgarantins regler och i enlighet med europeiska regler och är CE-märkta.
Maximala mått på isolerrutan
Det är viktigt att måtten stämmer överens med de maximala förhållanden och storlekar som visas i tabellen nedan om du ska få garanti på rutan. Tabellen ger en översikt över de regler och begränsningar som de olika isolerrutekombinationerna har. Beräkningarna i tabellen är baserade på danska väderförhållanden (t.ex. vindtryck), en lodrät montering av isolerrutan och en installation från 0-8 meter över marken. Det är fortfarande möjligt att beställa isolerrutor som inte följer schemat nedan. Det beror på att det har producerats många fönster, särskilt mellan 1980 och 2010, som inte följer reglerna, och där det fortfarande är nödvändigt att kunna byta glas. Så om du köper utanför detta schema finns det ingen 5 års garanti mot imma.
Hur installerar jag isolerrutan?
Det är inte så besvärligt som det låter att installera isolerrutan själv. Det finns dock några saker som är viktiga att vara uppmärksam på för att säkerställa att isolerrutan förblir intakt och att 5 års garanti gäller. Se vår videoguide högst upp vid produktbilden samt denna monteringsanvisning för hjälp och vägledning och läs vår steg-för-steg-guide här.
Tillverkning av rutan
Rutan är producerad enligt europeisk standard EN 1279.
Definition av isolerruta - sammansättning bestående av minst två glasrutor, åtskilda av en eller flera distanslister och hermetiskt förseglad längs periferin.
Fig. 32 IGU-strukturdiagram
Sammanfogning:
Denna typ av isolerruta är avsedd för installation utan permanent förskjutningsbelastning i fogmassan, skyddad mot direkt UV-exponering på kantförseglingen.
Rutan har en dubbel försegling, innerst en Butyl-försegling och ytterst en Polysulfid, Polyuretan - extern fogmassa, som inte får utsättas för direkt UV-strålning.
Toleranser och noggrannhet för rutan - Distanslisten:
Distanslister med mekaniskt böjda hörn är sammanfogade längs sidorna, högst 4 ställen i varje kammare med maximalt ytområde på 6 m2, och gäller för rektangulära glas (inte formglas). Den synliga delen av distanslisten kan ha mindre missfärgning och repor i skärområdet som beror på produktionsprocessen. Distansförbindelsen får inte överstiga 1 mm i avstånd. Distanslisten är ihålig och fylld med torkmedelskorn, när rutan vippas kan man höra torkmedlet röra sig inne i profilen. Rakhet för distanslisten i en isolerruta är +- 4 mm upp till en längd på 3,5 m, och 6 mm för längre längder. Distansstyckets tillåtna avvikelse i förhållande till den parallella raka glaskanten (t.ex. i tredubbla rutor) är 3 mm upp till en kantlängd på 2,5 m. För längre kantlängder är den tillåtna avvikelsen 6 mm.
Toleranser och noggrannhet för rutan - Rutans tjocklek:
Tjocklekstoleranser på 3-lagers isolerrutor med floatglas är ± 1,5 mm.
Om rutan är uppbyggd med laminerat glas, ornamentglas, gjutna glastyper eller brandglas är toleransen ± 2 mm.
Toleranser och noggrannhet för rutan - Dimension och förskjutning av glas:
Toleranser för dimensioner och förskjutning av glasen i isolerrutor är:
Bredd och höjd vid ruta mindre än 2000 mm är ± 2 mm
Bredd och höjd vid ruta större än 2000 mm och mindre än 3500 mm är ± 4 mm
Bredd och höjd vid ruta större än 3500 mm och mindre än 5000 mm är ± 5 mm
Utöver glasets onoggrannhet kan fogmassan sticka ut över kantförseglingen.
Eftersom rutorna är maskinellt producerade kan det i vissa fall komma fogmassa ut på glasytan, detta kan tas bort med rakbladsskrapa.
