Produktbeskrivning

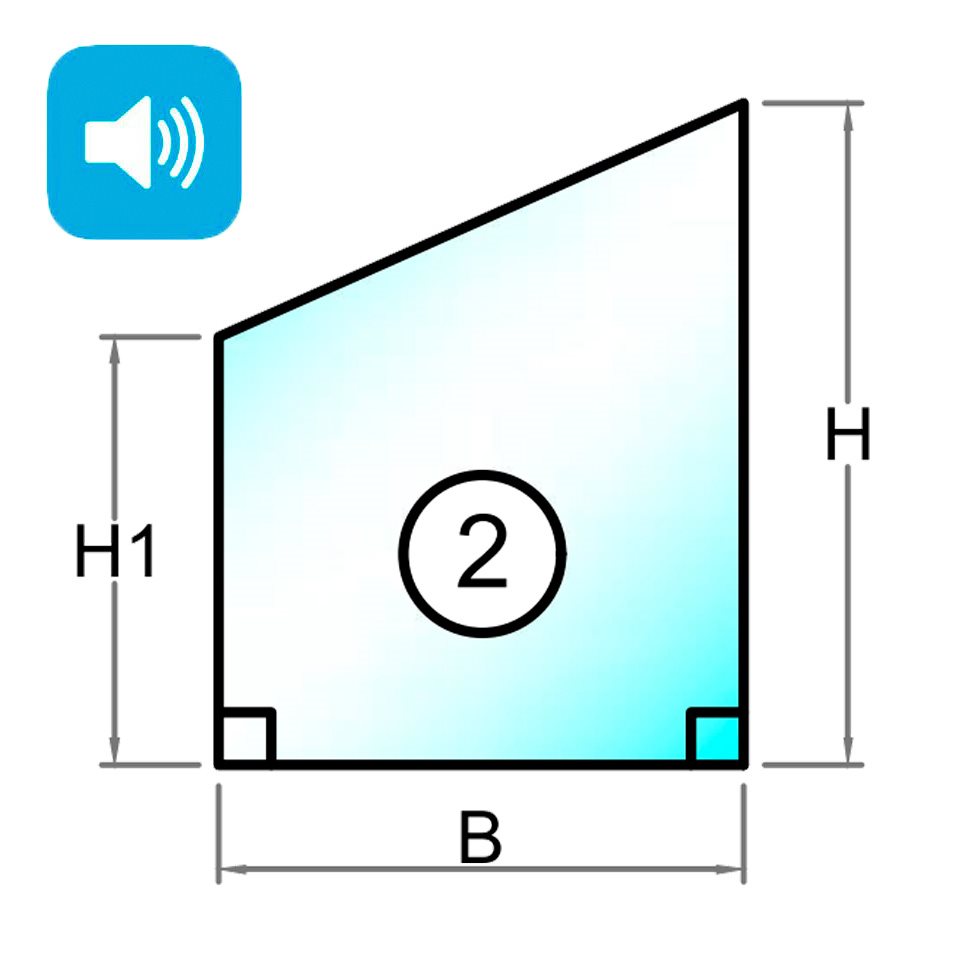

Fyrkant med sluttande topp lutande till vänster.
Bilden är illustrerad utifrån.
Ljudruta med dämpning på 34 dB (vid 16 mm avståndslist) och ett u-värde på 1,12 W/m²K. Rutan är konstruerad med ett 4 mm räfflat råglas i ytterskiktet och 6 mm lågenergiglas i det inre. Observera att den väger ca. 25 kg per m2 om man lägger den i väldigt tunna öppningsbara ramar.
Ljuddämpande Lågenergi tvåglasfönster har efter hand blivit ett populärt tvåglasfönster då de har samma u-värde som lågenergi tvåglasfönstren men kan halvera ljudet som kommer in i rummet.
De olika storlekarna på glasskikten gör det svårare för ljudet att svänga i takt, vilket gör det svårare för ljudet att passera genom glaset. Dessutom består dubbelglaset av andra ljuddämpande egenskaper i form av flexibel limning och användning av dämpande gaser i utrymmet mellan glasen.
Vilket ljudisolerande dubbelglas ska jag välja?
Innan man väljer en lämplig apparat måste bullerkällan alltid anges, liksom andra påverkande faktorer. Det är därför viktigt att vid stora projekt tilldelas en ljudtekniker i den tidiga planeringsfasen, så att alla specifika krav på glaset kan beaktas av våra välkvalificerade medarbetare. Vid val av ljuddämpande dubbelglas ska man ha specificerat karaktären på det yttre ljudet i det rum som det ljuddämpande dubbelglaset ska placeras i. Ljud mäts i den logaritmiska enheten decibel (dB). Om du minskar bruset med 10 dB kommer det att uppfattas som en halvering av bruset, varför det inte krävs många decibel för att det ska bli en hörbar skillnad.
Vid definition av bruskällan används ljudisoleringskoefficienten Rw. Rw anger antalet decibel som glaset dämpar vid ett medelfrekvensvärde inom 100 och 3150 Hz bandet. Genom våra tillverkare innehar Interglas certifiering för ljuddämpande glas med en akustisk isoleringsfaktor på mellan 3 dB och 42 dB.
Dessutom måste du vara medveten om att den ljuddämpande rutan är något tyngre (5 kg mer per m 2 ), vilket kan vara en utmaning i mycket tunna öppningsbara ramar. Beroende på vilka distanslistor du väljer kommer även den dB du släpper in att variera.
Mätning av glas
Måtten du måste ange är måtten på glaset. Det vill säga måtten du skriver är de mått du får glaset levererat till (vi drar inte bort något eller lägger till något, dina mått). Du kan se på bilden nedan hur man mäter bredd, höjd och tjocklek. Alla 3 måtten är viktiga för att rutan ska passa ditt fönster.
Avståndslistor
Dubbelglaset kan beställas med följande avståndslister:
Aluminium är den traditionella distanslisten som används i de allra flesta äldre fönster.
- Den finns i 8, 10, 12, 14, 16, 18, 20, 22 och 24 mm
Chromatech Ultra "warm edge" är ett högisolerande material och finns i flera färger: Mörkgrå, ljusgrå, vit, ljusbrun och svart.
- Den finns i 8, 10, 12, 14, 16, 18, 20, 22 och 24 mm
Chromatech Ultra är den ultimata "warm edge"-lösningen för att sänka U-värden och består av hårdplast och en fin konstruktion av rostfritt stål. Därmed uppnås en mycket liten genomgång av kyla från rutans utsida till insidan och detta ger ett förbättrat u-värde och man slipper kondens på rutans insida. Dess speciella konstruktion ger distanslisten exceptionellt goda böjningsmöjligheter, låg värmeförlust, hög ramstabilitet och U-värden i den nedre delen av skalan. Den övre plastytan är extremt hård och köldbeständig. Läs mer om distanslistan här och se certifikatet här .
Var kan rutan användas?
- I alla fönster som monteras 0,8 m över golv och upp till 8 m över marknivå.
- Dubbelglasfönstret ska monteras jämnt med lister runt om.
- Tvåglasfönstret kan vara max 3,5 m stort och max 2500 mm på ena långsidan. Höjd- och breddförhållandet måste vara max 1:6 för att uppfylla garantin på fönstren.
– Många gamla fönster är inte konstruerade enligt ovanstående regler, och du kan därför tvingas beställa ett fönster utan garanti. Alternativt behöver falsen vanligtvis göras större så att det finns plats för en ruta med tjockare glas.
Konstruktion
Avståndet mellan de två glasen kan ändras så att termoglaset kan passa ett brett spektrum av fönstertjocklekar. Ett dubbelglasfönster med 6 mm glas på utsidan, 16 mm argongas och ett 4 mm glas på insidan kallas 6+16+4.
Garanti
Det finns 5 års garanti på dubbla glasen, mot imma, om rutorna uppfyller glasgarantins bestämmelser för montering och tabellen nedan för maximala storlekar. Rutorna är tillverkade enligt reglerna i glasgarantin och i enlighet med europeiska regler och är CE-märkta.
Maximala mått på dubbelglaset
Det är viktigt att måtten överensstämmer med de maximala förhållanden och storlekar som visas i tabellen nedan om du ska få garanti på rutan. Tabellen ger en översikt över de regler och begränsningar som de olika dubbelglaskombinationerna har. Beräkningarna i tabellen är baserade på danska väderförhållanden (t.ex. vindtryck), en vertikal installation av dubbelglaset och en installation från 0-8 meter över marken. Det är fortfarande möjligt att beställa tvåglasfönster som inte överensstämmer med tabellen nedan. Det beror på att det har tillverkats många fönster, framför allt mellan 1980 och 2010, som inte följer regelverket och som fortfarande behöver kunna byta glas i. Så om du köper utöver detta upplägg finns det ingen 5- års garanti mot imma.
Hur installerar jag termoglaset?
Det är inte så svårt som det låter att installera dubbelglaset själv. Det finns dock några saker som är viktiga att vara uppmärksamma på för att säkerställa att dubbelglaset förblir intakt och att 5-års garantin håller. Se vår videoguide överst på produktbilden samt denna monteringsguide för hjälp och vägledning och läs vår steg för steg guide här .
Tillverkning av rutan
Rutan är tillverkad enligt europeisk standard EN 1279.
Definition av dubbla glasrutor – sammansättning bestående av minst två glasrutor, åtskilda av en eller flera distanslister och hermetiskt tätade längs periferin.
Fikon. 32 IGU-strukturdiagram
Samling:
Denna typ av tvåglasfönster är avsedd för montering utan permanent skjuvspänning i tätningsmassan skyddad mot direkt UV-exponering på kanttätningen.
Fönstret har dubbeltätning, på insidan en butyltätning och på utsidan en polysulfid, polyuretan – yttre tätningsmedel, som inte får utsättas för direkt UV-strålning.
Rutans toleranser och noggrannhet - Avståndslista:
Avståndslister med mekaniskt böjda hörn monteras längs sidorna, högst 4 ställen i varje kammare med en maximal yta på 6 m2, och applicerbara på rektangulärt glas (ej formglas). Den synliga delen av distansremsan kan ha mindre missfärgningar och repor i det skurna området på grund av tillverkningsprocessen. Avståndsanslutningen får inte överstiga 1 mm i avstånd. Distanslisten är ihålig och fylld med torrsubstanskulor, när fönstret lutar kommer du att kunna höra torrsubstansen röra sig inuti profilen. Avståndslistens rakhet i tvåglasfönster är +- 4 mm upp till längden 3,5 m, och 6 mm för längre längder. Den tillåtna avvikelsen för distansen i förhållande till den parallella raka glaskanten (t.ex. vid treglas) är 3 mm upp till en kantlängd på 2,5 m. För längre kantlängder är den tillåtna avvikelsen 6 mm.
Rutans toleranser och noggrannhet - Rutans tjocklek:
Tjocklekstoleranser på 2-lagers termoglas med floatglas är ± 1,5 mm.
Om rutan är konstruerad med laminerat glas, prydnadsglas, gjutna glastyper eller brandsäkert glas är toleransen ± 2 mm.
Rutans toleranser och noggrannhet - Dimension och förskjutning av glas:
Toleranser för dimensioner och förskjutning av glaset i dubbelglas är:
Bredd och höjd för rutor mindre än 2000 mm är ± 2 mm
Bredd och höjd för rutor större än 2000 mm och mindre än 3500 mm är ± 4 mm
Bredd och höjd för rutor större än 3500 mm och mindre än 5000 mm är ± 5 mm
Förutom glasets felaktighet kan tätningsmedlet sticka ut utanför kantförseglingen.
Eftersom glasen är mekaniskt framställda kan det i vissa fall uppstå en fog på glasytan, denna kan tas bort med en rakbladsskrapa.
